1 Oapskats

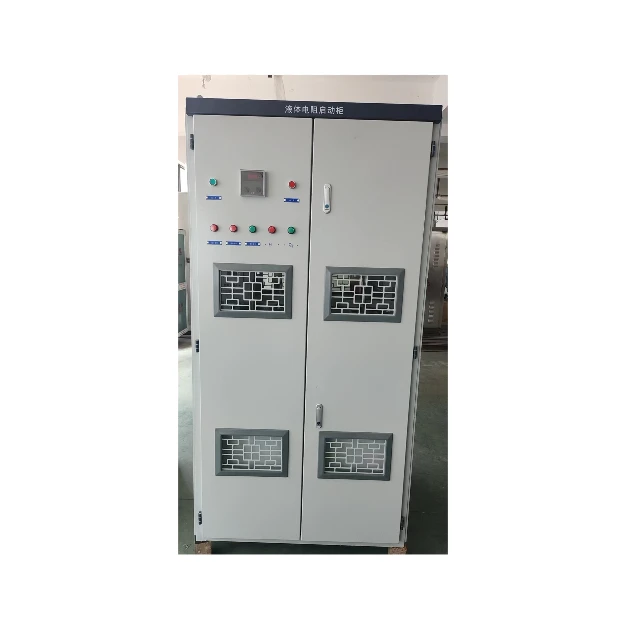

NRYTQDG sērijas šķidruma pretestības starteris (turpmāk tekstā — starteris) ir paredzēts, lai uzlabotu liela un vidēja izmēra tinumu stieples tipa asinhronā motora un izstrādāta jauna startera palaišanas veiktspēju, pārvarētu frekvences jutīgo pretestības startera triecienstrāvu, kuru ir grūti iedarbināt un darbināt, piemērots būvmateriāliem, metalurģijai, ķīmiskajai rūpniecībai, kalnrūpniecībai un citām rūpniecības nozarēm, piemēram, lodīšu dzirnavām, gaisa kompresoriem, drupinātājiem, lielam ventilatoram, lielam ūdens sūkņa motoram, ir ideāls frekvences jutīgo starteru un metāla pretestības startera produktu nomaiņa.
2 Standarti un specifikācijas
GB4720-1984 Elektroniskās vadības iekārtas I daļa Zemsprieguma elektriskās elektroniskās vadības iekārtas
GB4942.2-1993 Zemsprieguma elektrības korpusa aizsardzības līmenis
GB/T5226.1-1996 Rūpnieciskās iekārtas un elektriskās iekārtas I daļa Vispārīgi tehniskie nosacījumi
GB/T13384-1992 Vispārīgi tehniskie nosacījumi mehānisko un elektrisko izstrādājumu iepakojumam
GB14048.4-1993 Zemsprieguma sadales un vadības iekārtas
Zemsprieguma elektromehāniskais kontaktors un elektromotora starteris
3 Odarbības stāvoklis
Apkārtējās vides temperatūras augšējā robeža nedrīkst pārsniegt 50 grādus, bet apakšējā robeža nedrīkst būt zemāka par -5 grādiem;
Relatīvais mitrums nedrīkst pārsniegt 85%; jūras augstums nedrīkst pārsniegt 2000 m;
Jānovieto telpās bez spēcīgas vibrācijas un trieciena, un vertikālais slīpums nav lielāks par 5, nav ugunsgrēka un sprādziena riska gadījumu;
Nav pieļaujami vadoši putekļi un kodīgas gāzes;
Strāvas padeve izmanto trīsfāzu četru vadu 380 / 2202 V 20 A, un sprieguma svārstībām jābūt ± 15% robežās no nominālā sprieguma.
Piezīme: 1) Ja apkārtējās vides temperatūra ilgstoši ir zemāka par 0 grādiem, ir jāuzstāda sildītājs, un lietotājam tas jāpaskaidro, veicot pasūtījumu.
2) Ja barošanas avota sprieguma līmenis ir īpašs, tas ir jāpārveido, un lietotājam tas jāpaskaidro, pasūtot.
4 Dtipa demonstrācija
4.1. Papildu koda nosaukuma nozīme:
K Ar zemsprieguma motora primāro ķēdi
P Īsais kontaktors ir savienots paralēli diviem kontaktoriem
B Vakuuma kontaktors īsam kontaktoram
Dators Izmantojiet programmējamu kontrolleri
Papildu kodus var izmantot kombinācijā. Tikai {{0}}.2-0.4 sēriju var aprīkot ar zemsprieguma motora primāro ķēdi. Ja apkārtējās vides temperatūra ilgstoši ir zem 0 grādiem, ir nepieciešama jaudas sadales un sildīšanas funkcija. PLC var izvēlēties atbilstoši vajadzībām.
5 Produkta īpašības
5.1. Pamatprincipi
Izmantojot mehānisko piedziņas ierīci, attālums starp divām paralēlām plāksnēm vadošajā šķidrumā tiek pakāpeniski samazināts līdz nullei, lai virknes motora rotora ķēdes pretestības vērtība pakāpeniski izlīdzinātu no maksimālās līdz nullei, lai motora ātrums. tiek pakāpeniski izlīdzināts līdz nominālajam ātrumam. Tādējādi realizēt tinumu liela un vidēja izmēra motoru.
5.2 Tehniskā iezīme
5.2.1. palaišanas strāva ir maza un nemainīga, tai nav ietekmes uz elektrotīklu; palaišanas strāva nav lielāka par 1,3 reizēm no nominālās strāvas, kas var samazināt transformatora jaudas prasības un vienreizējo ieguldījumu;
5.2.2 Gluda palaišana, samazina ietekmi uz mehāniskajām iekārtām, var pagarināt mehānisko iekārtu un motora kalpošanas laiku par aptuveni 30%;
5.2.3 Liela siltuma jauda, var nepārtraukti startēt 5–10 reizes;
5.2.4. Zemu spriegumu joprojām var iedarbināt, ja vien elektrotīkla spriegums var nodrošināt normālu motora darbību, tas var nodrošināt vienmērīgu iedarbināšanu;
5.2.5 Vienkārša struktūra, vienkārša apkope, uzticamība ir labāka nekā frekvences jutīgs, eļļā iegremdēts reostats.
